TB系列接线端子

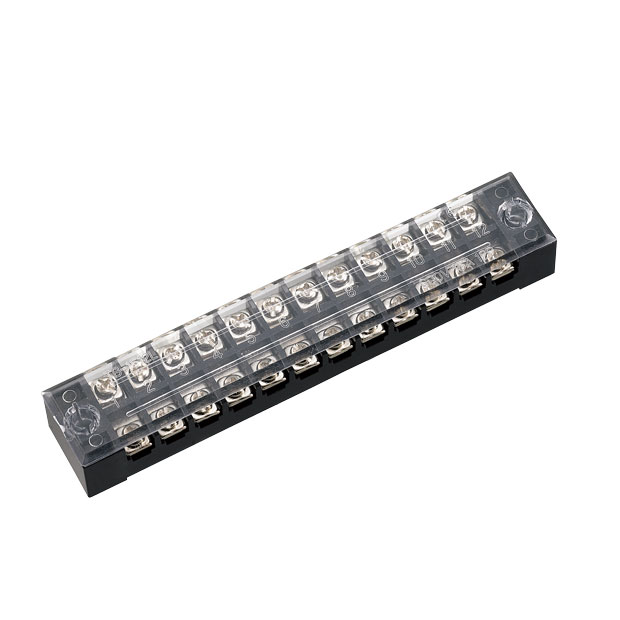

  • 普通板式端子 TB-1512L
普通板式端子 TB-1512L

普通板式端子 TB-1512L

  • 产品描述:TB-1512L

TB系列端子采用板式螺钉压接底座封闭整体式结构,该产品对口构简单,配用TO型端头使用,更加牢固可靠,可作各类电气装置中接线之用。


产品名称 型号规格 外型尺寸 技术数据
宽度/厚度/高度/盖(mm) 螺钉直径(mm) 扭距(Nm) 额定电压(V) 额定电流(A) 额定截面(mm2)
接线端子 TB-1503L 45.5/22/17(2) M3 0.5-0.7 600 15 1.5
TB-1504L 54.3/22/17(2) M3 0.5-0.7 600 15 1.5
TB-1505L 63/22/17(2) M3 0.5-0.7 600 15 1.5
TB-1506L 72/22/17(2) M3 0.5-0.7 600 15 1.5
TB-1510L 107/22/17(2) M3 0.5-0.7 600 15 1.5
TB-1512L 125/22/17(2) M3 0.5-0.7 600 15 1.5
TB-2503L 55/31/19(2) M4 1.2-1.5 600 25 2.5
TB-2504L 67/30/19(2) M4 1.2-1.5 600 25 2.5
TB-2505L 79/30/19.5(2) M4 1.2-1.5 600 25 2.5
TB-2506L 91/30/19(2) M4 1.2-1.5 600 25 2.5
TB-2510L 139/30/19(2) M4 1.2-1.5 600 25 2.5
TB-2512L 163/30/19(2) M4 1.2-1.5 600 25 2.5
TB-4503 69/37.5/23.5(2.5) M5 2.2-2.8 600 45 6
TB-4504 86/37.5/23.5(2.5) M5 2.2-2.8 600 45 6
TB-4505 103/37.5/23.5(2.5) M5 2.2-2.8 600 45 6
TB-4506 119/37.5/23.5(2.5) M5 2.2-2.8 600 45 6
TB-4510 186/37.5/23.5(2.5) M5 2.2-2.8 600 45 6
TB-4512 220/37.5/23.5(2.5) M5 2.2-2.8 600 45 6
TBC-6003 74.5/37/30.5(2.5) M6(六角) 2.8-4 600 60 10
TBC-6004 92/37/30.5(2.5) M6(六角) 2.8-4 600 60 10
TBC-6005 111/37/30.5(2.5) M6(六角) 2.8-4 600 60 10
TBC-6006 128/37/30.5(2.5) M6(六角) 2.8-4 600 60 10
TBC-6010 199/37/30.5(2.5) M6(六角) 2.8-4 600 60 10
TBC-6012 234/37/30.5(2.5) M6(六角) 2.8-4 600 60 10
TBC-10003 86/43/34.5(2.5) M6(六角) 2.8-4 600 100 25
TBC-10004 108/43/34.5(2.5) M6(六角) 2.8-4 600 100 25
TBC-10006 152/43/34.5(2.5) M6(六角) 2.8-4 600 100 25
TBC-10012 284/43/34.5(2.5) M6(六角) 2.8-4 600 100 25
